آرایه هالباخ ​​چیست و چگونه میدان های مغناطیسی را متمرکز می کند؟

آرایه هالباخ ​​آرایش خاصی از آهنرباهای دائمی است که شار مغناطیسی را در یک طرف متمرکز می کند و در طرف مقابل آن را خنثی می کند. برای موتورهای خطی، این چگالی شار شکاف هوا را در مقایسه با یک آرایه قطبی متناوب معمولی با استفاده از همان حجم آهنربا دو برابر می‌کند. یک آرایه Halbach که به درستی طراحی شده است، توزیع شار سینوسی نزدیک به- را به دست می‌آورد، نیروی گیره و تلفات هارمونیک را کاهش می‌دهد. تجزیه و تحلیل زیر اصل را توضیح می دهد، آرایه های خطی و دایره ای را مقایسه می کند، داده های افزایش شار را ارائه می دهد، و چالش های تولید شامل مونتاژ، چسباندن، و پروتکل های ایمنی را جزئیات می دهد.

در یک آرایه قطبی متناوب معمولی (NSNS)، خطوط شار از قطب‌های شمالی خارج شده و وارد قطب‌های جنوبی مجاور می‌شوند، با نشتی قابل توجه در هر دو طرف. در آرایه هالباخ، هر آهنربا با افزایش 90 درجه نسبت به همسایه خود جهت گیری می کند. برای یک آرایه خطی، دنباله به این صورت است: به سمت بالا (0 درجه)، به سمت راست (90 درجه)، رو به پایین (180 درجه)، به سمت چپ (270 درجه)، تکرار. برهم نهی این بردارها یک میدان قوی و یک طرفه- ایجاد می کند.

ضریب غلظت شار: برای آرایه ایده آل هالباخ ​​با طول بی نهایت، میدان مغناطیسی در سمت قوی B=Br * sin(π/n) است که در آن n تعداد آهنرباها در هر طول موج است. برای یک آرایه 4- آهنربایی- در هر طول موج، B ≈ 0.7 * Br. در سمت ضعیف، میدان به صفر نزدیک می شود. برای یک آرایه متناوب معمولی، B ≈ 0.5 * Br در هر دو طرف. بنابراین، هالباخ ​​40 درصد پیک شار بالاتری را در سمت کار با آهن پشت صفر ایجاد می کند.

Linear Halbach arrays are used in ironless linear motors (e.g., wafer handling stages, high-precision positioning systems). The absence of back iron reduces moving mass and eliminates cogging. Typical design: an array of 10-50mm long, 5-10mm wide NdFeB N42SH magnets glued to an aluminum carrier plate. Air gap flux density can reach 0.8-1.0 T, sufficient for accelerations >10g.

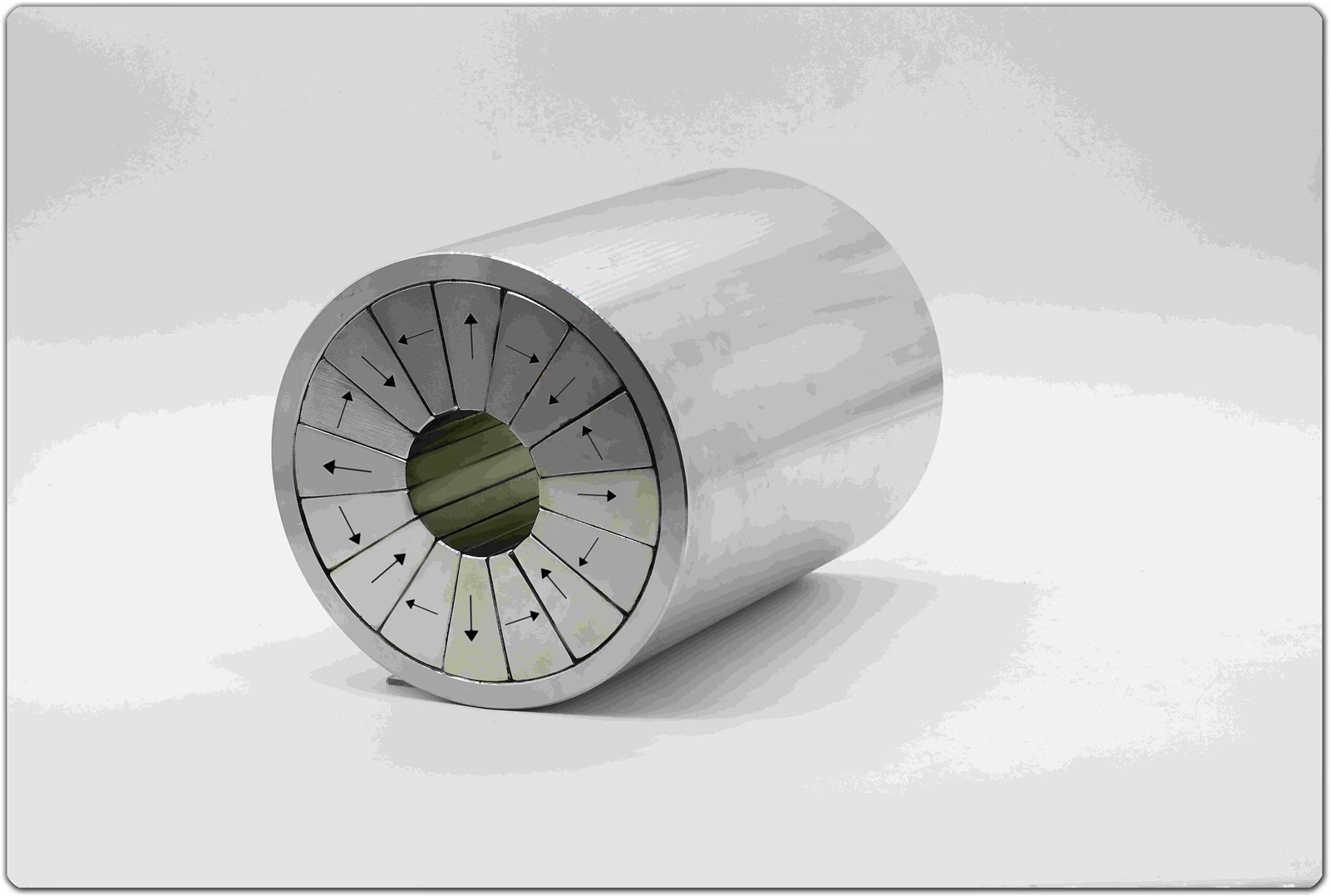

آرایه‌های حلباخ دایره‌ای (همچنین استوانه‌های Halbach نامیده می‌شوند) در موتورهای لوله‌ای، آهنرباهای دائمی MRI و روتورهای با راندمان بالا استفاده می‌شوند. برای یک استوانه هالباخ ​​2 بعدی (مغناطیس در حال چرخش مداوم)، میدان داخلی یکنواخت و تا 2x Br است. برای حلقه گسسته 8 قطعه Halbach، میدان داخلی B=Br * ln(OD/ID). مثال: OD 50mm، ID 30mm، Br 1.3 T → میدان داخلی ≈ 0.66 T.

جدول مقایسه: هالباخ ​​در مقابل آرایه متناوب معمولی

آرایه های هالباخ ​​نیاز به قرار دادن دقیق آهنرباها با جهت های متناوب دارند. هر آهنربا در یک آرایه 4{3}}قبل از مونتاژ باید از طریق ضخامت خود در جهت خاصی مغناطیسی شود. مغناطش پس از مونتاژ به دلیل الگوی میدان پیچیده امکان پذیر نیست.

مراحل مونتاژ:

فیکسچر با شکاف های نمایه شده (تلرانس ± 0.05 میلی متر) برای نگه داشتن آهنرباها به طور موقت.

اپوکسی دو قسمتی (مثلاً Loctite Hysol 9466) را روی سطوح جفت شونده اعمال کنید.

آهن رباها را با استفاده از یک فشار دهنده غیر مغناطیسی به ترتیب وارد کنید. نیروهای دافعه قوی بین آهنرباهای مجاور (تا 50N برای 10x10x10mm N52) نیاز به بستن در طول پخت دارند.

در دمای اتاق به مدت 24 ساعت یا 80 درجه به مدت 2 ساعت خشک کنید.

پروتکل‌های ایمنی: نیروهای مغناطیسی در حین مونتاژ می‌توانند انگشت‌ها را نیشگون بگیرند یا در صورت کنترل نشدن آهنرباها به هم پرواز کنند. ما از گیره های خلاء و ایستگاه های مونتاژ خودکار برای مقادیر تولید استفاده می کنیم. برای نمونه سازی، از موچین های پلاستیکی و یک وسیله با کارتریج های کشویی استفاده کنید تا هر آهنربا را بدون رها کردن در موقعیت خود قرار دهید تا زمانی که همه گیره شوند.

چسباندن: نیروهای دافعه بالا نیاز به چسب هایی با استحکام لایه برداری بالا و قابلیت پرکردن شکاف{0}} دارند. حداقل ضخامت خط باند اپوکسی 0.1-0.2mm. سیانواکریلات (چسب فوری) به دلیل عدم استحکام برشی تحت ارتعاش توصیه نمی شود. تست خستگی ارتعاشی: آرایه های هالباخ ​​مونتاژ شده با اپوکسی در برابر لرزش 20 گرمی به مدت 100 ساعت بدون خرابی مقاومت می کنند (ISO 16750-3).

برای مجموعه‌های مغناطیسی Halbach سفارشی برای موتورهای خطی یا مراحل دقیق، لطفاً از صفحه دسته‌بندی مجموعه‌های موتور مغناطیسی ما در وب‌سایت ما دیدن کنید. ما طراحی-برای-بررسی مونتاژ (DFA) و شبیه‌سازی میدان FEA ارائه می‌کنیم.

برای بحث در مورد مشخصات موتور خطی خود - از جمله چگالی شار مورد نیاز، طول آرایه و دمای عملیاتی - با تیم مهندسی مغناطیسی ما تماس بگیرید.

س: آیا می توانم از آرایه هالباخ ​​بدون آهن پشتی در موتور خطی آهنربایی متحرک- استفاده کنم؟
پاسخ: بله، این مزیت اصلی است. ویژگی خود{1}}حفاظی آهن پشتی را از بین می‌برد و جرم متحرک را تا 50-70 درصد در مقایسه با طرح‌های معمولی کاهش می‌دهد. مطمئن شوید که حامل نصب شده غیر مغناطیسی است (آلومینیوم، ضد زنگ 316 یا فیبر کربن).

س: حداکثر طول آرایه هالباخ ​​که می توانیم تولید کنیم چقدر است؟
A: تا 1000 میلی متر در یک مجموعه پیوسته با پیوستن به مجموعه های فرعی 200 میلی متری هر کدام با ویژگی های انتهایی به هم پیوسته. برای سیستم‌های طولانی‌تر، چندین آرایه مستقل از انتها-به-با یک شکاف کوچک (<1mm). We provide alignment jigs.

س: چگونه جهت مغناطیسی هر بخش را قبل از مونتاژ تأیید می کنید؟
پاسخ: هر آهنربا به صورت جداگانه با استفاده از پروب هال با مرحله موقعیت یابی 3 محوره اندازه گیری می شود. تحمل زاویه جهت: ± 2 درجه. ما یک گزارش تست جهت گیری آهنربا را با هر محموله آرایه Halbach اضافه می کنیم.
