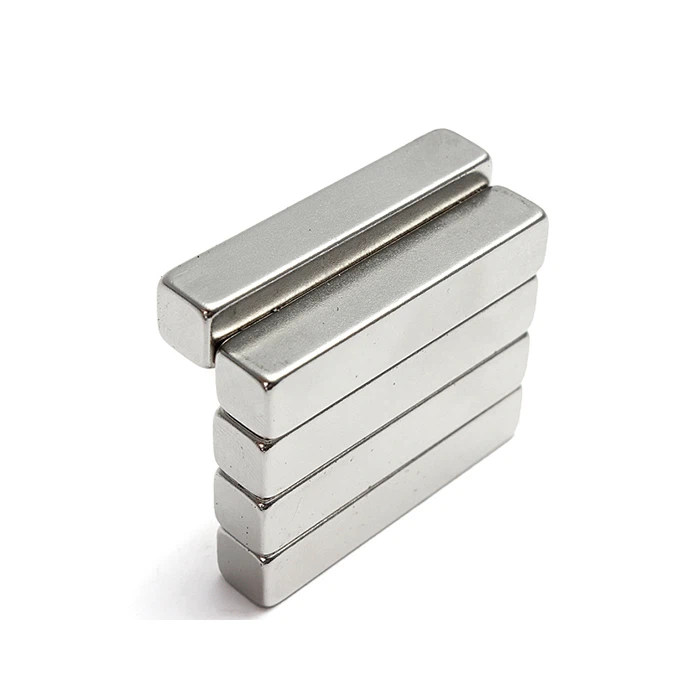

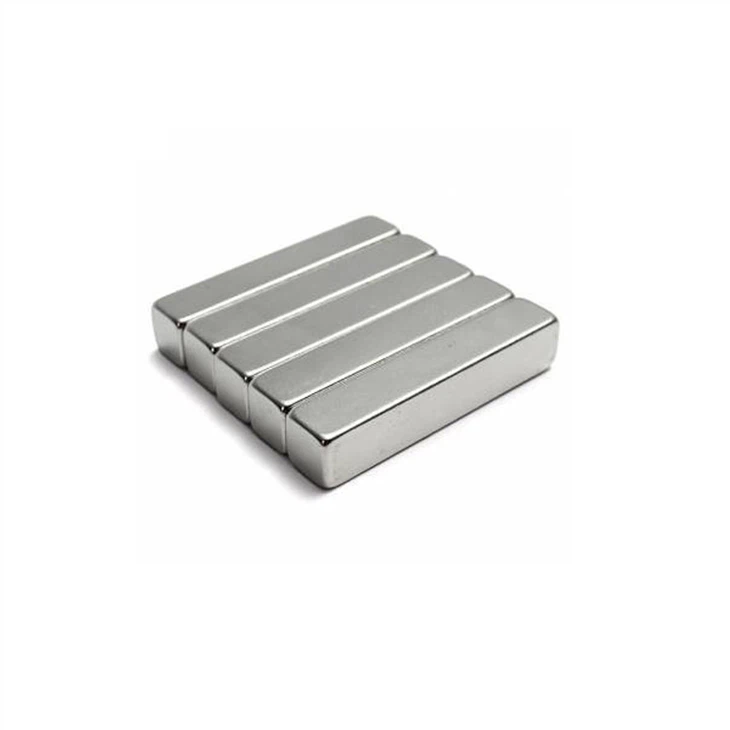

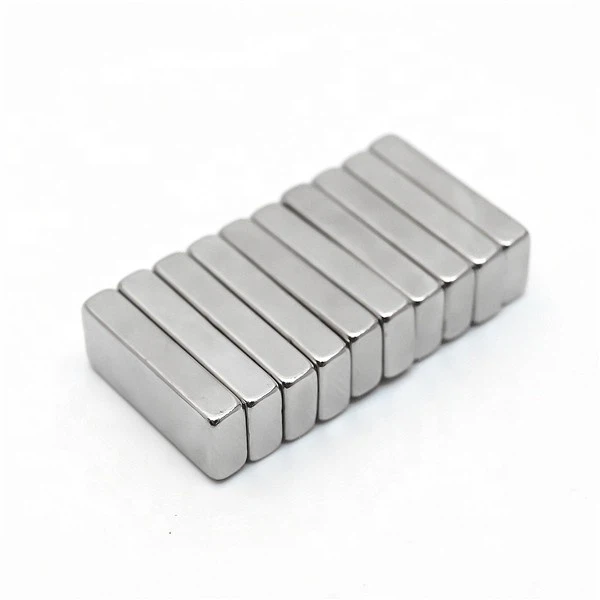

بررسی اجمالی محصول
این محصول ارائه می دهدآهنرباهای بلوکی سفارشیبه طور خاص برای ساخت موتورهای الکتریکی و سیستم های الکترومکانیکی مرتبط سازگار شده است. این آهنرباها بهجای --آهنربای قفسهای، مطابق الزامات طراحی دقیق - از جمله ابعاد، جهت مغناطیسی، و پوشش - تولید میشوند تا از ادغام دقیق در مجموعههای موتور، ماژولهای حسگر و سایر مدارهای مغناطیسی اطمینان حاصل شود.
آهنرباهای بلوکی اغلب در استاتورهای موتور، وسایل روتور و کوپلینگ های مغناطیسی که سطوح صاف و میدان های مغناطیسی تکرار شونده برای عملکرد قابل اعتماد مورد نیاز است ترجیح داده می شوند.
خواص مواد و مغناطیسی
- مواد:متخلخلNdFeB(نئودیمیم آهن بور)، برای انرژی مغناطیسی بالا و اندازه فشرده انتخاب شده است.
- شکل:بلوک مستطیلی - متناسب با مجموعه شما.
- ابعاد:تولید شده برای مطابقت با نقشه های مشتری (طول × عرض × ضخامت).
- مغناطیس سازی:بسته به طراحی موتور (محوری، شعاعی یا چند قطبی) قابل تنظیم است.
- پوشش:استاندارد Ni–Cu–Ni (نیکل-مس-نیکل)؛ پوشش های جایگزین (اپوکسی، روی، PTFE) موجود برای محیط های خاص.
- تحمل:کنترل ابعاد در هر نقاشی. نوارهای تحمل تعریف شده در نقل قول.
- دما:استاندارد NdFeB تا ~80 درجه؛ درجه حرارت بالاتر در دسترس برای شرایط بالا.
آهنرباهای بلوکی خروجی مغناطیسی قوی را با ماشینکاری آسان و تراز مونتاژ ترکیب می کنند و آنها را برای هر دو مرحله نمونه اولیه و تولید مناسب می کند.
نحوه استفاده از آهنرباهای بلوکی در موتورها
در مجموعه های موتور الکتریکی، آهنرباهای بلوک سفارشی برای مطابقت با الزامات تعداد قطب و توزیع میدان یکپارچه می شوند:
- مجموعه های روتور:آهنرباهای بلوک تخت نصب شده در جیب های روتور، شار و تولید گشتاور پایدار را فراهم می کنند.
- وسایل استاتور:در طرح های خاص استاتور، از آهنرباهای بلوکی برای شکل دادن به مدارهای مغناطیسی برای بازخورد سنسور و موقعیت استفاده می شود.
- کوپل های مغناطیسی:بلوک ها می توانند بخشی از مکانیسم های انتقال گشتاور در کلاچ ها یا کوپلرهای هیبریدی را تشکیل دهند.
سطوح تماس خوب-و الگوهای مغناطیسی به اطمینان از حداقل موج گشتاور و عملکرد قابل پیش بینی در کاربردهای دینامیکی کمک می کند.
فرآیند سفارشی سازی و تدارکات
ما حمایت می کنیمسفارشات عمدهو گردش کار تولید OEM. مراحل سفارشی سازی معمولی عبارتند از:
- بررسی مشخصات:نقشه ها (STEP/IGES/PDF) را با ابعاد، جهت مغناطیسی مورد نظر و الزامات پوشش ارائه دهید.
- تولید نمونه:دستههای کوچکی از نمونه اولیه آهنرباها برای بررسی تناسب، عملکرد و میدانی تولید میشوند.
- بازخورد مهندسی:درجه مواد، الگوی مغناطیسی و تلورانس ها بر اساس بازخورد آزمایش پالایش می شوند.
- تولید دسته ای:پس از تأیید، آهنرباها با اسناد با کیفیت و پشتیبانی از قابلیت ردیابی تولید می شوند.
ارائه عملکرد هدف (قدرت میدان، دمای کار، گشتاور مورد نیاز) در اوایل بحث، چرخه های طراحی را کوتاه می کند و تکرار را کاهش می دهد.
کنترل کیفیت و مستندسازی
هر دوره تولید می تواند شامل سوابق جامعی باشد مانند:
- گزارش های بازرسی ابعادی
- نتایج آزمایش شار مغناطیسی و اجبار
- تایید پوشش سطح
- قابلیت ردیابی و شناسایی دسته ای
این اسناد از بازرسی ورودی، کنترل فرآیند و انطباق برای محیط های تولید صنعتی پشتیبانی می کند.
نکات نصب و راه اندازی
- آهنرباهای بلوکی شکننده هستند و باید با احتیاط کار کرد تا از خرد شدن یا شکستگی جلوگیری شود.
- ضخامت پوشش را در هنگام طراحی رابط های پرس{0}}یا باند در نظر بگیرید.
- اطمینان حاصل کنید که جهت آهنربا به وضوح در نقشه ها مشخص شده است تا از عدم تطابق مونتاژ جلوگیری شود.
سوالات متداول
Q1: آیا می توانم چندین جهت مغناطیسی را در یک طرح درخواست کنم؟
بله - الگوهای مغناطیسی چند قطبی و پیچیده بر اساس طراحی موتور شما پشتیبانی میشوند.
Q2: آیا مقادیر نمونه اولیه قبل از تولید کامل موجود است؟
بله - آهنرباهای نمونه برای ارزیابی قبل از سفارش انبوه ارائه شده است.
Q3: چه پوششی را برای محیط های مرطوب انتخاب کنم؟
پوششهای اپوکسی یا روی محافظت بهتری از سطح در محیطهای مستعد{0}}در معرض رطوبت دارند.
